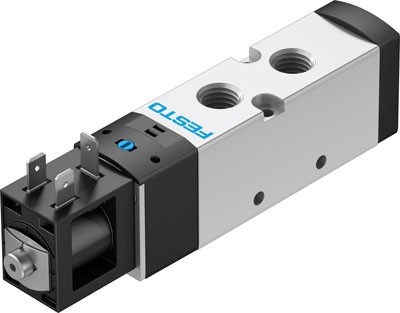

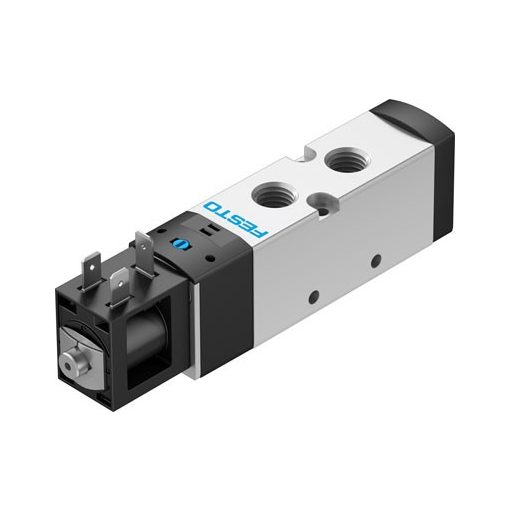

| Szelep funkció |
5/2 monostabil |
| Működtetés fajtája |
elektromos |
| Szelep méret |
26.5 mm |
| Normál névleges átáramlás |
1,000 l/min |
| Üzemi nyomás |
1.5 ... 8 bar |
| Konstrukciós felépítés |
Körtolattyú |
| Visszaállítás fajtája |
pneumatikus rugó |
| Védettség |
IP65
csatlakozó aljzattal
IEC 60529 szerint |
| Névleges méret |
6.7 mm |
| Lefúvás funkció |
fojtható |
| Tömítési elv |
lágy |
| Beépítési helyzet |
tetszőleges |
| Kézi segédműködtetés |
reteszelő
nyomó |
| Vezérlési fajta |
elővezérelt |
| Vezérlő levegő ellátás |
belső |
| Áramlási irány |
nem visszafordítható |
| Overlap |
Positive overlap |
| b érték |
0.45 |
| C érték |
3.86 l/sbar |
| Kapcsolási idő ki |
22 ms |
| Kapcsolási idő be |
20 ms |
| Ciklusidő |
100 % |
| Max. pozitív vizsgáló impulzus 0 jelnél |
2,500 µs |
| Max. negatív vizsgáló impulzus 1 jelnél |
1,100 µs |
| Tekercs jellemző |
24 V DC: 3,3 W |
| Megengedett feszültség ingadozás |
+/- 10 % |
| Üzemi közeg |
Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint |
| Megjegyzés az üzemi- és a vezérlő közeghez |
Olajozott üzemelés lehetséges (a további működéshez szükséges) |
| Rezgésállóság |
Szállítási alkalmazásra vizsgálat 2-es szigorúsági fokozattal FN 942017-4 és EN 60068-2-6 szerint |
| Ütésállóság |
Lökőpróba 1-es pontossági osztállyal az FN 942017-5 és az EN 60068-2-27 szerint |
| KBK korrózióállósági osztály |
1 - csekély korróziós károsodás |
| Közeg hőmérséklet |
-5 ... 50 °C |
| Vezérlő közeg |
Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint |
| Környezeti hőmérséklet |
-5 ... 50 °C |
| Gyártmány súlya |
250 g |
| Elektromos csatlakozás |
Plug pattern type B to EN 175301-803 |
| Felfogási mód |
kapocslécre
átmenő furattal
választható/egyéb |
| Csatlakozás légzőnyílás |
nem közösített |
| Pneumatikus csatlakozás 1 |
G1/4 |
| Pneumatikus csatlakozás 2 |
G1/4 |
| Pneumatikus csatlakozás 3 |
G1/4 |
| Pneumatikus csatlakozás 4 |
G1/4 |
| Pneumatikus csatlakozás 5 |
G1/4 |
| Anyag megjegyzés |
LABS-tartalmú anyagokat tartalmaz
RoHS konform |
| Material seals |
HNBR
NBR |
| Material housing |
Alumínium ötvözet |
| Material Piston slide |
Alumínium ötvözet |
